Qu'est-ce qu'une cartouche ?

Un Cartouche Audio-Technica est un composant pour platines qui sert de transducteur électromécanique. Sa fonction principale est de convertir les mouvements mécaniques du stylet ou de l'aiguille lorsqu'il trace les sillons d'un disque vinyle en un signal électrique, qui peut ensuite être amplifié et diffusé par des haut-parleurs.

Il existe deux principaux types de cartouches Audio-Technica :

1. Cartouches à aimant mobile (MM) : elles sont plus courantes et généralement plus abordables. Elles présentent une conception dans laquelle l'aimant est fixé au stylet et, lorsque le stylet se déplace, il modifie le champ magnétique dans les bobines pour produire un signal électrique.
2. Cartouches à bobine mobile (MC) : elles sont souvent considérées comme haut de gamme et offrent un son plus détaillé. Dans les cartouches MC, les bobines sont fixées au stylet et se déplacent dans le champ magnétique pour générer le signal.

Dans le cas d'Audio-Technica, il existe deux normes pour la connexion de la cartouche au bras de lecture.

Support standard d'un demi-pouce : il s'agit du type de support de cartouche le plus courant utilisé dans les platines modernes. Il comporte quatre bornes à l'arrière qui se connectent à des fils individuels à l'extrémité du bras de lecture. La cartouche est fixée à la tête de lecture à l'aide de deux vis. Le schéma ci-dessous montre une cartouche complète avec un stylet fixé. Il est possible d'échanger/mettre à niveau/remplacer le stylet sur le support de cartouche sans avoir à remplacer la cartouche entière.

Le schéma ci-dessous montre l'assemblage terminé. Chaque élément peut être mis à niveau séparément à condition qu'ils soient compatibles.

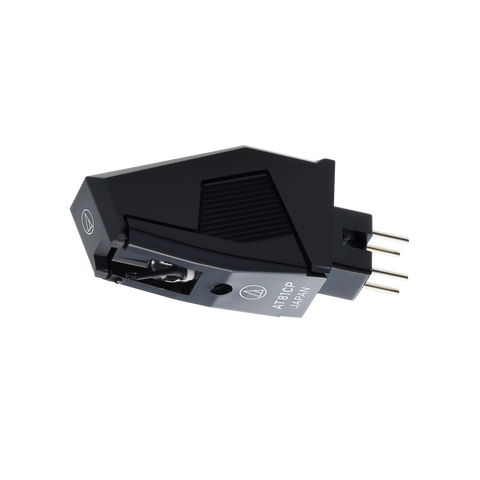

P-Mount (Plug-in) : Les cellules P-mount sont conçues pour une utilisation facile, avec quatre bornes à l'arrière qui se branchent directement à l'extrémité du bras de lecture. Elles sont fixées avec une seule vis.

Quels sont les différents types de stylet

Différentes formes de stylet ont des propriétés uniques qui ont un impact sur le style de jeu et la qualité audio de la platine.

Formes des stylets : coniques, Elliptique, Line Contact et MicroLine™

Le stylet conique Le stylet conique est le type de stylet le plus simple, le moins cher et le plus utilisé. Sa pointe sphérique, dont le rayon est généralement de 0,6 mil*, touche le centre des parois du sillon du disque. La conception conique fonctionne mieux sur les tourne-disques de prix modéré à bas et plus anciens, dotés d'un bras de lecture imposant des forces d'appui plus élevées ou d'un bras de lecture qui ne dispose pas d'un réglage d'inclinaison (azimut) de la cartouche. En raison de leurs sillons plus larges, les disques 78 tours sont lus à l'aide d'un stylet de type conique beaucoup plus grand. Le rayon moyen des stylets coniques pour les disques 78 tours est de 2,5 mil, soit quatre fois plus grand que celui des stylets coniques pour disques 33 tours.

Le stylet elliptique Le stylet elliptique possède deux rayons, le rayon avant étant plus large que le rayon latéral. Cela permet au stylet de se déplacer au centre du sillon, comme le stylet conique, tandis que le rayon latéral plus petit peut suivre plus précisément les fréquences plus élevées. Cependant, par rapport au stylet conique, le stylet elliptique a une zone de contact verticale plus longue et une zone de contact avant-arrière plus étroite dans le sillon du disque. La pointe elliptique suit les modulations du sillon avec plus de précision, offrant une réponse en fréquence améliorée, une réponse en phase améliorée et une distorsion plus faible, en particulier dans les sillons intérieurs du disque.

Les stylets elliptiques de la marque Audio-Technica sont généralement disponibles en trois tailles : 0,2 x 0,7 mil, 0,3 x 0,7 mil et 0,4 x 0,7 mil, le premier chiffre indiquant la taille du rayon latéral. Plus le rayon latéral est petit, meilleure est la qualité sonore. De plus, plus le rayon global effectif de la pointe est petit, moins la force de suivi du stylet est nécessaire.

Le stylet Line Contact, Le stylet MicroLine™ offre une conception de pointe optimale pour un suivi précis des passages à haute fréquence avec un minimum d'abrasion. Sa zone de contact verticale est encore plus longue que celle du stylet elliptique. Le stylet à contact linéaire offre une faible distorsion et une faible usure du disque. Il convient toutefois de noter qu'en raison de son empreinte de traçage plus grande, le stylet à contact linéaire peut produire plus de bruit sur les disques très usés. La pointe de contact linéaire est utilisée sur nos cartouches haut de gamme.

Le stylet MicroLine™ reproduit presque exactement la forme du stylet de coupe utilisé pour produire le disque original à partir duquel les enregistrements sont réalisés. Cela lui permet de suivre des parties du sillon que d'autres stylets ne peuvent tout simplement pas atteindre. Le résultat est un suivi extrêmement précis des passages à haute fréquence et une réponse en fréquence plate comme une règle dans la gamme audible. La forme unique de « crête » à plusieurs niveaux du MicroLine™ La pointe s'use plus uniformément, ce qui permet une durée de vie du disque et du stylet considérablement prolongée. La pointe MicroLine™ est utilisée sur nos cartouches haut de gamme.

Lequel est fait pour moi ?

Le choix de la bonne cartouche Audio-Technica dépend de plusieurs facteurs, notamment de votre budget, de la platine dont vous disposez et de vos préférences d'écoute. Dans certains cas, il y aura un remplacement pour votre platine si elle utilise une cartouche intégrée, mais les platines les plus chères ont un certain nombre de choix et nous essaierons de clarifier dans nos listes de produits de cartouche la compatibilité et les options dont vous disposez.

Le tableau suivant montre le stylet et la tête de lecture installés en standard sur les platines Audio Technica installées par Uniquesoundandlight.com

Platine	Style	Cartouche	Tête de lecture
LP60X LP60XBT LP60XUSB	ATN3600L	ATN3600L	N / A
LP120XBT	AT-VM95E	AT-VM95E	AT-HS6
LP120XUSB	AT-VM95E	AT-VM95E	AT-HS6
LP140XP	AT-XP3	AT-XP3	AT-HS6
LP2XGY	AT-91R	AT-91R	AT-HS3 BK
LP3XBT	AT-VM95C	AT-VM95C	AT-HS3
LP5X	AT-VM95E	AT-VM95E	AT-HS6
LP30BK	AT-VM95C	AT-VM95C	AT-HS4
LP40WN	AT-VM95E	AT-VM95E	AT-HS4
LP50BTRW	AT-VM95E	AT-VM95E	AT-HS4 SV

Les données du tableau ci-dessus sont correctes au 30-04-2024

*(Images et textes reproduits à partir de sources audio-technica)
